Дозирующее оборудование: виды, устройство и принципы выбора
Содержание

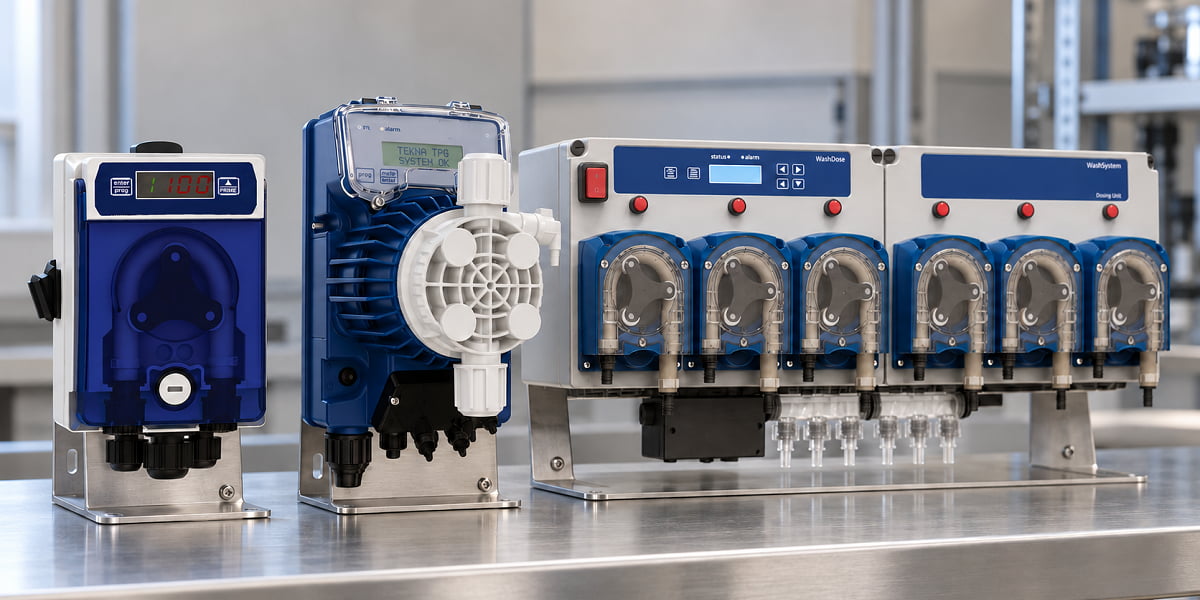

Дозирующее оборудование — это технические средства, предназначенные для точного автоматизированного введения жидкостей, реагентов или сыпучих материалов в заданном объеме или пропорции в технологический процесс. Основная задача таких систем — регулировка и обеспечение стабильной подачи компонентов с высокой точностью, независимо от изменения внешних условий.
Что такое дозирующее оборудование
Дозирующее оборудование представляет собой совокупность устройств, обеспечивающих контролируемую подачу рабочих сред. Ключевой элемент большинства систем дозирования — насос, который создает давление и перемещает заданный объем жидкости за единицу времени. Современные дозаторы могут работать как в ручном режиме, так и в полностью автоматическом, с интеграцией в технологический процесс.
Для чего используется дозирование в промышленности
Дозирование применяется для внесения в составы необходимых компонентов в строго регламентированном количестве.
Оно используется для решения следующих производственных задач:
Введение коагулянтов, флокулянтов, ингибиторов коррозии при водоподготовке.
Смешивание компонентов и поддержание концентрации растворов в химической и пищевой промышленности.
Ввод ингибиторов гидратообразования и деэмульгаторов в нефтегазовом секторе.
Внесение удобрений через системы капельного орошения в сельском хозяйстве.
Основная цель промышленного дозирования — обеспечение стабильности технологического процесса и качества готовой продукции.
Устройство дозирующей системы
Типовая дозирующая система включает следующие компоненты:
Исполнительный механизм, создающий поток и давление.
Емкость хранения, бочка, промежуточная тара.
Частотный преобразователь, контроллер, программируемое реле.
Клапаны, вентили.
Датчики давления, уровня, расхода химии или воды.
Магистральные системы подачи реагента от емкости к точке ввода.
Основные виды дозирующих насосов
В промышленности используется несколько основных типов насосов дозирования:
- Перистальтические.
- Мембранные.
- Поршневые, плунжерные.
- Многоканальные системы.
Перистальтические насосы — принцип работы, плюсы и ограничения
Принцип действия перистальтического насоса основан на создаваемом перепаде давления в системе. Ролики или башмаки, вращаясь, последовательно пережимают гибкий шланг, проталкивая жидкость от входа к выходу. Рабочая среда контактирует только с внутренней поверхностью трубки.
- Высокая чистота перекачивания (насос «сухого хода»).
- Самовсасывание до 8–9 метров.
- Простота обслуживания — замена трубки занимает несколько минут.
- Возможность перекачивания агрессивных, вязких и абразивных сред.
- Износ трубки. Ее ресурс зависит от оборотов и агрессивности среды.
- Пульсация потока – компенсируется сглаживающими устройствами.
- Рабочее давление обычно не выше 8–10 бар (отдельные модели до 16 бар).
Мембранные насосы — устройство и сфера применения
Мембранный (диафрагменный) насос дозирования состоит из рабочей камеры, эластичной мембраны, всасывающего и нагнетательного клапанов, штока и привода (электромагнитного, пневматического или механического).
При движении мембраны вверх создается разрежение, открывается всасывающий клапан, и жидкость заполняет камеру. При обратном ходе среда вытесняется через нагнетательный клапан в напорную магистраль. Герметичность обеспечивается отсутствием контакта механизма привода с перекачиваемой жидкостью.
- Химическая промышленность — перекачивание кислот, щелочей, растворителей.
- Водоподготовка — дозирование гипохлорита натрия, кислотных реагентов.
- Нефтегазовый сектор — ввод метанола, ингибиторов.
- Герметичность, отсутствие утечек.
- Стойкость к агрессивным средам.
- Рабочее давление до 10–12 бар.
- Ресурс мембраны зависит от среды (в среднем — 3–5 лет).
Поршневые и плунжерные насосы
Принцип работы таких дозирующих насосов основан на возвратно-поступательном движении поршня или плунжера в цилиндре. При обратном ходе происходит всасывание, при прямом — нагнетание.
- Высокое давление (до сотен бар).
- Точность дозирования ±0,5–1%.
- Используются для вязких и неабразивных сред.
- Требуют тщательной фильтрации рабочей жидкости.
- Пульсирующая подача.
- Необходимость обслуживания уплотнений.
- Чувствительность к загрязнениям.
Многоканальные системы дозирования
Многоканальные (многокомпонентные) дозирующие системы представляют собой блок из нескольких насосов (чаще перистальтических или мембранных), объединенных общей рамой и системой управления.
- Многокомпонентного смешивания.
- Автоматической подачи реагентов в несколько точек.
- Точного поддержания пропорций в непрерывных процессах (работают как пропорциональные дозаторы).
Сравнительная таблица типов насосов
| Параметр | Перистальтический | Мембранный | Поршневой/Плунжерный |
|---|---|---|---|
| Принцип действия | Пережатие шланга | Деформация мембраны | Возвратно-поступательное движение поршня |
| Максимальное давление | До 8–10 бар | До 10–12 бар | До 100–300 бар |
| Точность дозирования | ±1–2% | ±0,5–1,5% | ±0,5–1% |
| Работа с абразивами | Отлично | Ограниченно | Плохо |
| Самовсасывание | До 8–9 м | До 4–5 м | До 2–3 м |
| Обслуживание | Замена трубки | Замена мембраны, клапанов | Замена уплотнений, клапанов |
| Ресурс до капремонта | 500–2000 часов (трубка) | 2000–5000 часов | 3000–8000 часов |
Ключевые технические параметры дозирующего оборудования
Для эффективной и беспроблемной работы промышленного дозирующего оборудования важны такие технические параметры:
- Производительность (л/ч).
- Давление (бар).
- Точность дозирования (%).
- Материалы проточной части.
- Условия эксплуатации.
Производительность (л/ч)
Диапазон производительности варьируется от нескольких миллилитров в час (лабораторные дозаторы) до десятков кубометров в час (промышленные установки). Выбор зависит от потребности в реагенте.
Давление (бар)
Определяется гидравлическим сопротивлением системы впрыска и длиной магистрали. Для открытых каналов достаточно 2–3 бар, для ввода в напорный трубопровод требуется 6–10 бар и выше.
Точность дозирования (%)
Показывает отклонение фактической подачи от заданной. Для большинства процессов достаточно ±2–3%, для критических дозирований требуется ±0,5–1%.
Материалы проточной части
Материалы выбираются исходя из химической стойкости к перекачиваемой среде:
Нержавеющая сталь 12Х18Н10Т, AISI 316L
Для нейтральных и слабоагрессивных сред.
ПВХ, ПНД, ПВДФ
Для кислот и щелочей.
Фторопласт (PTFE, PVDF)
Из него делают оборудование для дозирования особо агрессивных реагентов.
Условия эксплуатации
Учитываются температура окружающей среды и рабочей жидкости, взрывозащита (Ex-исполнение), степень защиты корпуса (IP), климатическое исполнение.
Где применяется дозирующее оборудование
Обеззараживание воды, корректировка pH, борьба с цветением.
Подготовка воды для котлов, оборотное водоснабжение.
Автоматическая подача реагентов для борьбы с отложениями, коррозией.
Синтез, смешение, поддержание состава.
Внесение добавок, консервантов.
Фертигация, подкормка растений.
Обслуживание и регламент эксплуатации
Для обеспечения стабильной работы необходимо соблюдать следующий регламент:
Ежедневно
Визуальный контроль герметичности, проверка уровня масла (для мембранных и поршневых насосов).
Еженедельно
Очистка фильтров на всасе, проверка креплений.
Ежемесячно
Калибровка производительности, осмотр шлангов и мембран.
Согласно моточасам
Замена расходных элементов.
Факторы выбора дозирующего оборудования
При подборе дозирующего оборудования для промышленных целей обращают внимание на такие характеристики:
Чем выше %, указанный в сопровождающей документации, тем больше модель подойдет для подачи с минимальной погрешностью.
Указывается в «бар». Выбор зависит от особенностей среды и запроса к производительности системы.
Компактные перистальтические насосы могут выдавать от 10 мл/ч и идеальны для микродозирования. Порционные весовые дозаторы сыпучих материалов – до 6 т/ч.
Вещества могут иметь различную плотность. Для сыпучих и жидких сред часто используются специализированные промышленные дозаторы. Чем агрессивнее перекачиваемые реагенты, тем выше запрос к химической стойкости материалов.
